まふふバー

まふふバー

  • 担当:まふふ(ワークショップまふふ)
  • 期間:不明 ~ 現在
  • 「あぁ~~バイクで車載出来るマウントバー欲しいなぁ~~」で開発・製作。

で、それって何ぞや?

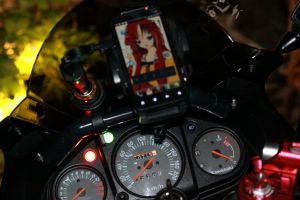

 ※注:画像は二次改良モデルのもの

  • ざっくり説明すると「ミラーマウント型ブレースバー」。開発当初はにーはんこと“Ninja250R”の車載マウントの一環として計画する。
  • 【初期モデル】

     塩ビパイプOnly。試作ながら剛性を確保。(でも塩ビ故目立つ…)

  • 【二次改良モデル】

     塩ビ→HI管を採用。色も黒に近くそれらしいマウントとなる。(HIは軟質パイプ。故に剛性難)

  • 【三次改良モデル】

     可動式マウント取付ステーを採用。これにより様々な角度に変更可能。(試作段階なので要改良)

  • 【四次改良モデル】

     繋手をHI→塩ビに戻し、マウントバー部にアルミを採用。質感向上ゥ (繋手が塩ビ地のまま。要塗装)

  • 【五次改良モデル(予定)】

     伸縮可動式マウントバーを採用(予定)。繋手の塗装(予定)。可動式マウント取付ステーの改良(予定)

材料

  • 塩ビパイプ 外寸18mmタイプ(90°エルボ・45°エルボ)
  • HIパイプ 外寸18mmタイプ(90°エルボ・45°エルボ)
  • アルミパイプ 外寸18mm
  • アルミL字アングル
  • L字固定金具(黒)
  • M6 ユニクロメッキ ボルト・ナット・ワッシャ
  • M6(?)ステンレスキャップボルト・ワッシャ
  • ロックタイト

   etc…

スーパーカブにも付けれる!?

  • 最近、試作として開発しました。
  • 製作履歴から初のアルミバーを採用。しかし「皆が簡単に使えるものを」念頭に『汎用可能なマウントバー』を目指し改良を進める。
  • (画像は後日掲載)

おわりに

ねむいめう
